Описание и характеристики

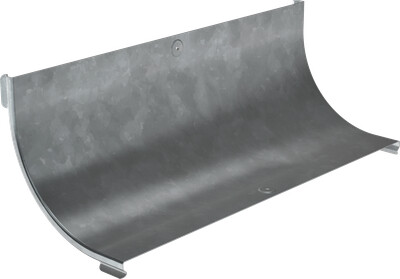

CPV51D-0-90-600-08-HDZ Крышка поворота плавн. 90град тип В10 ESCA 600мм HDZ IEK
Крышка для плавного вертикального внутреннего поворота ESCA служит для защиты кабеля на участке, где трасса выполняет внутренний поворот на 90°. Модель шириной 600 мм применяется с соответствующим поворотным аксессуаром и закрывает его верхнюю часть, если на этом узле требуется закрытое исполнение. Изделие изготовлено из стали с покрытием, нанесенным методом горячего погружения.
Крышка выполнена не шарнирной и крепится на защелках. Она предназначена именно для поворотного элемента, не относится к крышкам для проволочных или лестничных лотков.
Области применения
- закрытие внутреннего вертикального поворота кабельной трассы
- защита кабеля на поворотном узле
- оснащение поворота ESCA крышкой шириной 600 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51D-0-90-600-08-HDZ |
| Официальное наименование | Крышка поворота плавного 90град вертикального внутреннего (тип В10) ESCA 600мм HDZ IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина | 600.0 мм |
| Высота | 15.2 мм |
| Шарнирный | Нет |
| Вид или марка материала | Прочее |
| Подходит для кабель-канала | Нет |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 6 |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Вес | 0,81 кг |
| Температура эксплуатации | -50...40 °C |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0,8 мм |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 90 |
| Длина | 145.0 мм |
| Способ или тип крепления | На защелках |
| Подходит для проволочного лотка | Нет |
| Толщина цинкового покрытия | 55 мкм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Материал | Сталь |
| Подходит для лестничного лотка | Нет |
| Подходит для обеспеч целостности цепи | Нет |
