Описание и характеристики

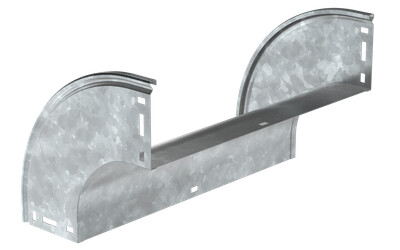

CPV41-0-90-050-500-HDZ Поворот плавн. 90град тип В20 ESCA 50х500мм HDZ IEK
Плавный внешний вертикальный поворот 90° служит для организации ниспадающего изменения направления кабельной трассы по внешней стороне. Такой элемент применяют там, где нужно перевести трассу вниз с сохранением плавной формы поворота. Исполнение 50х500 мм рассчитано на лоток высотой 50 мм и шириной 500 мм.
Крышка в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием горячего погружения, выполнен с внутренним радиусом 100 мм и разъемом для стыковки с трассой; перфорация в основании и боковых стенках не предусмотрена.
Области применения
- организация внешнего вертикального поворота на 90°
- перевод кабельной трассы вниз
- формирование ниспадающего участка лотка
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41-0-90-050-500-HDZ |
| Официальное наименование | Поворот плавный 90град вертикальный внешний (тип В20) ESCA 50х500мм HDZ IEK |
| Описание производителя | Поворот на 90° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 500 мм |
| Высота | 50 мм |
| Номер цвета RAL | 7047 |
| Вес | 1,46 кг |
| Отклонение - угол | 90 |
| Перфорированная боковая стенка | Нет |
| Материал | Сталь |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 55 мкм |
| Класс стойкости к коррозии | 6 |
| Цвет | Светло-серый |
| Ширина | 500 мм |
| Вид или марка материала | Сталь оцинкованная |
| Длина | 220 мм |
| Внутр радиус | 100 мм |
| Высота кабельного лотка | 50 мм |
| Монтажная температура | -50...40 °C |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Исполнение для больших расст-усиленный | Нет |
| Модель или исполнение | C разъемом |
| Ширина ответвления | 500 мм |
| Температура эксплуатации | -50...40 °C |
| Перфорация в основании для монтажа | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Нержавеющая сталь травлёная | Нет |
