Описание и характеристики

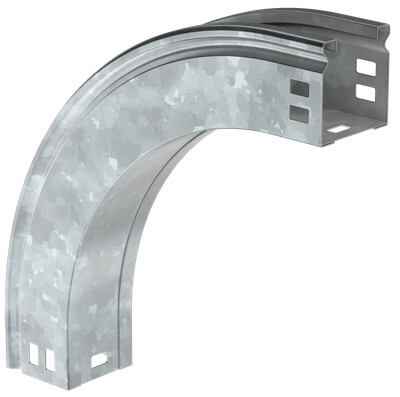

CPV41-0-90-050-050-HDZ Поворот плавн. 90град тип В20 ESCA 50х50мм HDZ IEK
Плавный внешний вертикальный поворот 90° предназначен для изменения направления кабельной трассы вниз по внешней стороне. Такой аксессуар используют, когда нужно организовать вертикально ниспадающий внешний переход без резкого излома линии. Исполнение 50х50 мм рассчитано на лоток высотой 50 мм и шириной 50 мм.
Крышка в комплект не входит. Элемент изготовлен из стали с цинковым покрытием горячего погружения, имеет внутренний радиус 100 мм и выполнен с разъемом для стыковки с участками трассы; перфорации в основании и боковых стенках не предусмотрено.
Области применения
- организация внешнего вертикального поворота кабельной трассы
- перевод трассы вниз на 90°
- формирование ниспадающего участка линии
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41-0-90-050-050-HDZ |
| Официальное наименование | Поворот плавный 90град вертикальный внешний (тип В20) ESCA 50х50мм HDZ IEK |
| Описание производителя | Поворот на 90° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 50 мм |
| Высота | 50 мм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Внутр радиус | 100 мм |
| Степень защиты - IP | IP00 |
| Толщина цинкового покрытия | 55 мкм |
| Ширина | 50 мм |
| Номер цвета RAL | 7047 |
| Перфорированная боковая стенка | Нет |
| Длина | 220 мм |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Цвет | Светло-серый |
| Вес | 0,37 кг |
| Отклонение - угол | 90 |
| Перфорация в основании для монтажа | Нет |
| Высота кабельного лотка | 50 мм |
| Толщина металла | 0.8 мм |
| Модель или исполнение | C разъемом |
| Ширина ответвления | 50 мм |
| Вид или марка материала | Сталь оцинкованная |
| Материал | Сталь |
| Температура эксплуатации | -50...40 °C |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Класс стойкости к коррозии | 6 |
