Описание и характеристики

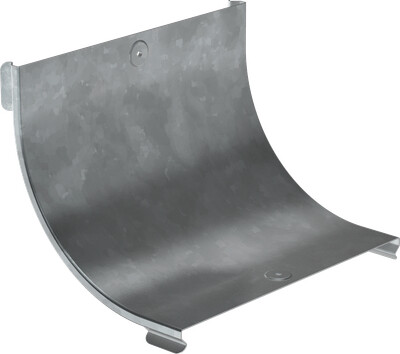

CPV51D-0-90-200-08-HDZ Крышка поворота плавн. 90град тип В10 ESCA 200мм HDZ IEK
Крышка предназначена для плавного вертикального внутреннего поворота кабельной трассы на 90° и закрывает участок аксессуара там, где требуется защита проложенного кабеля. Это исполнение серии ESCA рассчитано на ширину 200 мм и применяется как крышка именно для такого поворотного элемента.
Изделие выполнено из стали и имеет покрытие горячего цинкования; толщина цинкового слоя составляет 55 мкм. Крепление выполнено на защелках. Крышка не является шарнирной и не предназначена для проволочного или лестничного лотка, а также для кабель-канала.
Области применения
- закрытие вертикального внутреннего поворота кабельной трассы
- защита кабеля на участке изменения направления
- использование в лотковой трассе серии ESCA
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51D-0-90-200-08-HDZ |
| Официальное наименование | Крышка поворота плавного 90град вертикального внутреннего (тип В10) ESCA 200мм HDZ IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина | 200.0 мм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Вид или марка материала | Прочее |
| Материал | Сталь |
| Подходит для проволочного лотка | Нет |
| Подходит для лестничного лотка | Нет |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Высота | 15.2 мм |
| Номер цвета RAL | 7047 |
| Вес | 0,30 кг |
| Отклонение - угол | 90 |
| Шарнирный | Нет |
| Длина | 145.0 мм |
| Температура эксплуатации | -50...40 °C |
| Способ или тип крепления | На защелках |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Цвет | Светло-серый |
| Подходит для кабель-канала | Нет |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0,8 мм |
| Толщина цинкового покрытия | 55 мкм |
| Класс стойкости к коррозии | 6 |
