Описание и характеристики

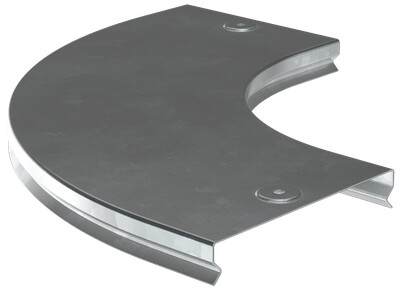

CPG01D-0-90-080-08-HDZ Крышка поворота плавн. 90град тип Г01 ESCA 80мм HDZ IEK
Крышка предназначена для закрытия участка поворота кабельной трассы на плавном изгибе 90° в системе ESCA. Она устанавливается на аксессуар типа Г01 и служит для защиты проложенного кабеля сверху на участке, где трасса меняет направление. Исполнение для ширины 80 мм позволяет использовать крышку на соответствующем элементе поворота без изменения формы участка трассы.
Изделие выполнено из стали с покрытием, нанесённым методом горячего погружения, и фиксируется на защёлках. Крышка не является шарнирной и рассчитана именно на плавный поворот, а светло-серое исполнение соответствует цвету RAL 7047.
Области применения
- закрытие поворота кабельной трассы на 90°
- защита кабеля на участке изменения направления трассы
- оформление поворотного аксессуара типа Г01 в системе ESCA
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPG01D-0-90-080-08-HDZ |
| Официальное наименование | Крышка поворота плавного 90град (тип Г01) ESCA 80мм HDZ IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина | 80.0 мм |
| Высота | 15.2 мм |
| Шарнирный | Нет |
| Длина | 210.5 мм |
| Подходит для проволочного лотка | Нет |
| Подходит для лестничного лотка | Нет |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Вес | 0,19 кг |
| Отклонение - угол | 90 |
| Вид или марка материала | Прочее |
| Температура эксплуатации | -50...40 °C |
| Способ или тип крепления | На защелках |
| Подходит для кабель-канала | Нет |
| Нержавеющая сталь травлёная | Нет |
| Толщина металла | 0,8 мм |
| Класс стойкости к коррозии | 6 |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Материал | Сталь |
| Монтажная температура | -50...40 °C |
| Толщина цинкового покрытия | 55 мкм |
