Описание и характеристики

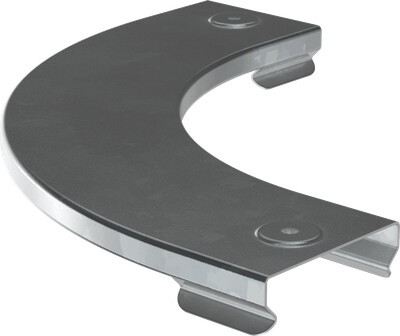

CPG01D-0-90-050-08-HDZ Крышка поворота плавн. 90град тип Г01 ESCA 50мм HDZ IEK
Крышка для плавного поворота на 90° предназначена для защиты кабеля, проложенного в поворотном участке трассы, когда требуется закрыть аксессуар сверху. Она устанавливается на соответствующий поворот серии ESCA и повторяет его угловую форму. Изделие выполнено из стали с покрытием горячего погружения и рассчитано на ширину 50 мм.
Крепление на защелках предназначено для фиксации крышки на аксессуаре. Крышка не является шарнирной; угол поворота составляет 90°.
Области применения
- закрытие поворотного участка кабельной трассы
- защита кабеля на угловом элементе лотковой системы
- комплектация плавного поворота соответствующей ширины
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPG01D-0-90-050-08-HDZ |
| Официальное наименование | Крышка поворота плавного 90град (тип Г01) ESCA 50мм HDZ IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина | 50.0 мм |
| Отклонение - угол | 90 |
| Способ или тип крепления | На защелках |
| Подходит для кабель-канала | Нет |
| Нержавеющая сталь травлёная | Нет |
| Толщина цинкового покрытия | 55 мкм |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Вес | 0,13 кг |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 6 |
| Высота | 15.2 мм |
| Номер цвета RAL | 7047 |
| Вид или марка материала | Прочее |
| Длина | 180.5 мм |
| Материал | Сталь |
| Подходит для проволочного лотка | Нет |
| Степень защиты - IP | IP00 |
| Толщина металла | 0,8 мм |
| Цвет | Светло-серый |
| Шарнирный | Нет |
| Температура эксплуатации | -50...40 °C |
| Подходит для лестничного лотка | Нет |
| Монтажная температура | -50...40 °C |
