Описание и характеристики

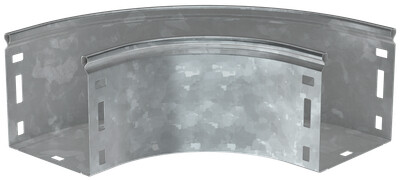

CPG01-0-90-100-200-HDZ Поворот плавн. 90град тип Г01 ESCA 100х200мм HDZ IEK
Плавный поворот на 90° предназначен для горизонтального изменения направления кабельной трассы в системе лотков ESCA. Эта модификация подходит для лотка шириной 200 мм и высотой 100 мм, что важно при подборе по высоте борта и ширине линии. Изделие изготовлено из стали с покрытием горячего погружения, крышка в комплект не входит.
Поворот выполнен с внутренним радиусом 100 мм и используется для плавного прохождения угла в горизонтальной плоскости. Конструкция без перфорации в основании и на боковых стенках, предусмотрено исполнение с разъемом.
Области применения
- поворот кабельной трассы на 90°
- соединение прямых участков лотков под углом
- организация горизонтального изменения направления линии
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPG01-0-90-100-200-HDZ |
| Официальное наименование | Поворот плавный 90град (тип Г01) ESCA 100х200мм HDZ IEK |
| Описание производителя | Поворот на 90° плавный предназначен для организации горизонтального поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 200 мм |
| Высота | 100 мм |
| Номер цвета RAL | 7047 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Цвет | Светло-серый |
| Ширина | 200 мм |
| Ширина ответвления | 200 мм |
| Перфорированная боковая стенка | Нет |
| Перфорация в основании для монтажа | Нет |
| Внутр радиус | 100 мм |
| Изменение направления | Горизонтальный (-ая) |
| Монтажная температура | -50...40 °C |
| Модель или исполнение | C разъемом |
| Вес | 1,02 кг |
| Отклонение - угол | 90 |
| Длина | 330 мм |
| Температура эксплуатации | -50...40 °C |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Вид или марка материала | Сталь оцинкованная |
| Материал | Сталь |
| Высота кабельного лотка | 100 мм |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 55 мкм |
| Класс стойкости к коррозии | 6 |
