Описание и характеристики

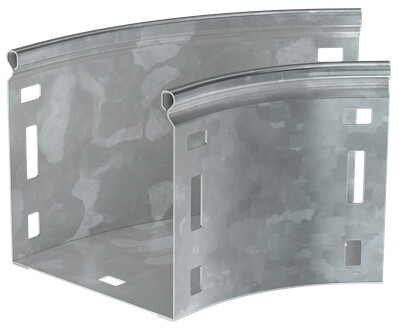

CPG01-0-45-100-300-HDZ Поворот плавн. 45град тип Г01 ESCA 100х300мм HDZ IEK
Плавный поворот 45° типа Г01 служит для горизонтального изменения направления кабельной трассы на 45° в системе лотков ESCA. Изделие рассчитано на лоток высотой 100 мм и шириной 300 мм, поэтому позволяет оформить поворот без резкого излома линии. Это элемент с разъемом, выполненный из стали и предназначенный именно для участка поворота трассы.
Поверхность имеет горячее цинковое покрытие, толщина цинкового слоя — 55 мкм. У аксессуара неперфорированные боковые стенки и основание без монтажной перфорации; крышка для него в комплект не входит.
Области применения
- поворот кабельной трассы в горизонтальной плоскости
- оформление участка лотковой линии с изменением направления
- сборка кабельного маршрута с аксессуарами серии ESCA
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPG01-0-45-100-300-HDZ |
| Официальное наименование | Поворот плавный 45град (тип Г01) ESCA 100х300мм HDZ IEK |
| Описание производителя | Поворот на 45° плавный предназначен для организации горизонтального поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 300 мм |
| Высота | 100 мм |
| Ширина | 300 мм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Вид или марка материала | Сталь оцинкованная |
| Длина | 369 мм |
| Высота кабельного лотка | 100 мм |
| Изменение направления | Горизонтальный (-ая) |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Вес | 1,04 кг |
| Перфорированная боковая стенка | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Толщина цинкового покрытия | 55 мкм |
| Ширина ответвления | 300 мм |
| Перфорация в основании для монтажа | Нет |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0.8 мм |
| Модель или исполнение | C разъемом |
| Отклонение - угол | 45 |
| Материал | Сталь |
| Температура эксплуатации | -50...40 °C |
| Внутр радиус | 100 мм |
| Степень защиты - IP | IP00 |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 6 |
